近日，欧亿体育中国有限公司官网化学与化工学院王振华教授和孙克宁教授团队在构建高性能锂硫电池方面取得重要进展，相关研究成果发表于国际顶级期刊Advanced Materials (影响因子30.849)，题目为《Catalytic Mechanism of Oxygen Vacancies in Perovskite Oxides for Lithium-Sulfur Batteries》。化学与化工学院博士研究生侯文烁为论文第一作者，王振华教授，孙克宁教授以及悉尼科技大学的汪国秀教授为通讯作者。

锂硫(Li-S)电池具有较高的理论比能量(2600 Wh kg^-1)，被认为是新一代二次电池的发展方向。但目前还存在一些问题限制了锂硫电池的技术发展，如活性物质硫和放电产物硫化锂的绝缘性；充放电过程中产生可溶性中间产物多硫化锂(LiPSs)造成的穿梭效应；LiPSs转化反应动力学缓慢导致的活性物质利用率低，电池容量迅速下降等问题。为了解决上述问题，需要从根本上抑制LiPSs的穿梭效应，提高LiPSs的转化反应动力学。2020年，该团队提出原位析出法制备了钙钛矿与纳米金属的异质结构(STO@Co)，通过吸附-催化协同作用有效抑制了多硫穿梭效应并促进了LiPSs的转化，相关成果发表在顶级期刊Chem. Eng. J. (2020, 409:128079)。

在国家自然科学基金委的支持下，我校化学与化工学院王振华教授和孙克宁教授团队在前期的研究基础上，基于缺陷化学理论，选择具有吸附性能和电化学稳定性的钛酸锶基钙钛矿氧化物作为基底材料，对钛酸锶基钙钛矿氧化物Sr_0.9Ti_1-xMn_xO_3-δ (STMn_x) (x="0.1-0.3)进行了氧空位浓度的调控，改善其吸附-催化性能，实现了高性能锂硫电池。以具有较高氧空位浓度的STMn0.3作为正极载体的锂硫电池，在2C下进行1500次循环后仍可提供780 mAh g^-1的高初始比容量和0.032%的低衰减率。这种氧空位的定量调控策略对缺陷材料的设计与调控具有启发意义，可在锂硫电池及相关储能与转换系统领域推广应用。

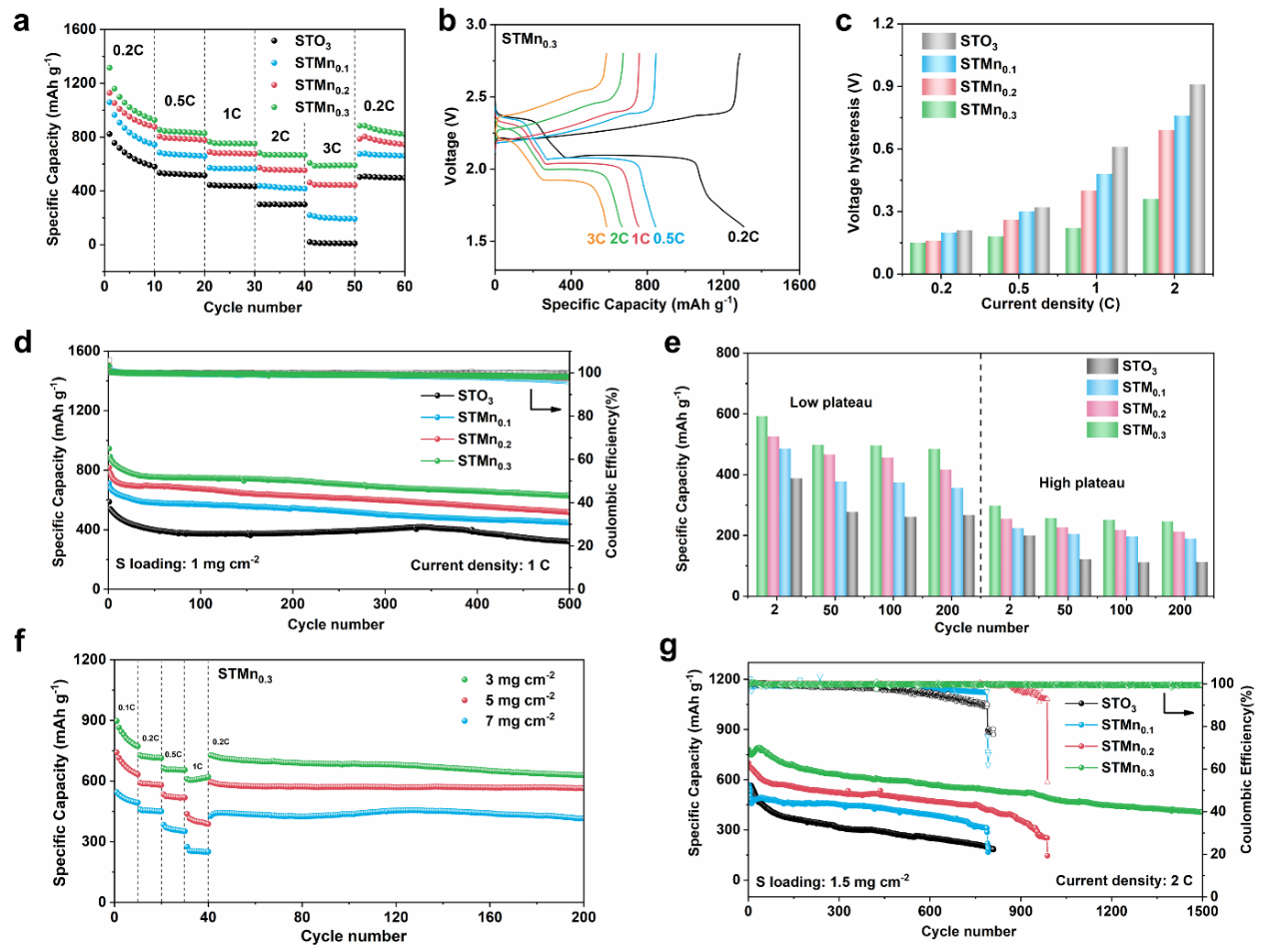

钙钛矿氧化物STO₃与STMn_x (x="0.1-0.3)的电池性能图

上述研究工作得到了国家自然科学基金项目以及化学电源与绿色催化北京市重点实验室的支持。

论文链接：https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202202222

附作者简介：

王振华，欧亿体育中国有限公司官网化学与化工学院党委书记，长聘教授，博士生导师，现任化学电源与绿色催化北京市重点实验室副主任，中国颗粒学会青年理事。长期从事新型电池材料的分子结构设计与界面调控、电子/离子在界面和体相的传递规律、能源材料的可控制备及构效关系等方面的研究，开发材料的规模化制备技术，研制高比能储能器件及高效能量转化装置。发表SCI论文100余篇，曾获国家技术发明二等奖（第二完成人）和教育部科技进步一等奖（第二完成人）。

孙克宁，欧亿体育中国有限公司官网特聘教授，博士生导师，教育部长江学者特聘教授、教育部创新团队带头人，化学电源与绿色催化北京市重点实验室主任。获国务院特殊津贴，曾入选国家级人才项目。主要从事电化学、新能源材料领域的交叉研究，在能源的存储与转化领域取得了一系列成果。牵头获得国家级奖励3项，省部级奖励8项。在Nature Commun, Adv Mater, Adv Energy Mater.等国际学术期刊发表论文340余篇，他引近6000次，主编学术著作2部，教材1部，获得国家发明专利授权40项。
