作为人工智能时代科学发现的全新研究范式，“AI4Sicence”已经成为各领域的研究热点。人工智能深度融入科研活动，参与提出假设、实验设计、数据分析和应用优化的全部科研环节，已经成为科学发现的强力工具。例如，生物学中AlphaFold已经成为一种蛋白质解析标准，材料科学的强化学习模型GnoME和高通量第一性原理计算结合寻找到38万余个热力学稳定的晶体材料。受益于更好的可解释性，传统的机器学习方法也仍在持续产生新的科学见解。

量子点发光二极管（QLED）具有窄带发射、高亮度和可溶液制备等特点，是实现印刷显示和AR显示应用的重要技术路线。经过近30年的发展，目前基于旋涂技术的红绿色QLED原型器件的效率和信赖性已经基本满足产业化的需求，然而蓝光QLED器件的效率和寿命相对落后，是QLED产业化发展的主要瓶颈之一。

通过量子点的缺陷钝化、传输层和量子点的能带匹配、接触界面的工艺优化，已经对QLED器件实现了巨大的性能提升。QLED稳定性与焦耳热、电荷积累、界面化学反应等强相关，而其电致发光效率与载流子注入平衡性、荧光量子产率、出光耦合效率等有关。揭示器件运行机理，发现器件性能关键影响因素，是指导QLED性能提升的理论基础和技术关键。

作为典型的多材料多界面叠层器件，QLED的性能影响因素复杂多样且相互耦合，传统的对照实验和表征分析难以获得器件性能关键特征。最近，欧亿体育中国有限公司官网钟海政教授团队与TCL公司、澳门大学王双鹏团队合作，基于电流-电压-亮度(J-V-L)、阻抗谱、亮度衰减测试和器件光伏测试等多种表征方法，在“人工智能驱动的科学”（AI for Science）研究范式下，阐明了与QLED稳定性和外量子效率相关的关键器件特征，为器件运行机理和性能优化提供了新的见解。

1.机器学习辅助QLED器件分析研究思路

机器学习辅助的科学研究是在测试数据收集、机器学习分析和物理模型理解的基础上获得科学见解和理论的。在事先设计的参量空间中进行器件制备和测试，然后使用参量函数拟合提取测试结果的曲线特征，使用决策树分析获得关键特征集和人工神经网络进行性能预测，最后结合等效电路和载流子输运等物理模型获得对QLED性能的器件理解和优化指导。

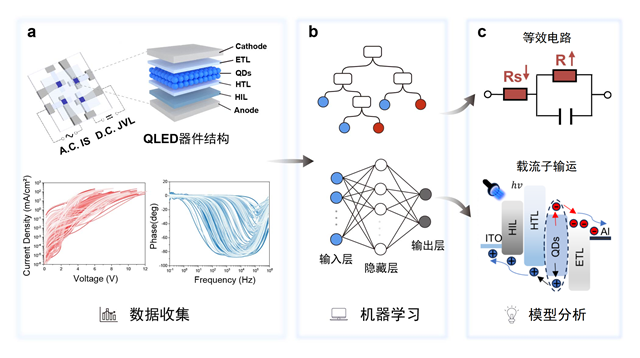

图1. 机器学习辅助QLED器件分析的研究思路

2.蓝光QLED器件T95寿命的关键影响因素

我们测量了824个器件的电流密度-电压-亮度（J-V-L）曲线、阻抗谱和亮度衰减曲线，基于数学拟合提取了26个曲线特征，优化构建了分类决策树，建立了来自亮度衰减曲线的T95寿命与J-V-L特征、阻抗谱特征之间的关联。决策树分析表明阻抗谱的相位低点( ϕ min)，阻抗模值下降指数( p ) , 低频斜率(δ Z 0)和J-V-L曲线的开启电压(Δ V 1)，漏电流( b 1)，EQE最高点电压(Δ V 3)和电流上升速率(δ j 2)是与蓝光QLED稳定性相关的重要器件特征，如图2所示。

图2. 分类决策树分析的结果。

根据等效电路，进一步研究了上述重要特征相关的物理模型，并在等效电路层面给出了寿命提升策略（见表1）。基于本课题组前期研究工作（J. Phys. Chem. Lett. 2023, 14 (7), 1777-1783.），交流驱动时，QLED器件可通过一个包含串联电阻、并联电阻和并联电容的RC电路来描述；直流驱动时，可根据中国科学技术大学张振宇教授等人提出的直流电路模型（Nat. Photonics 2019, 13 (3), 192-197.）来描述。据此等效电路模型我们发现特征 ϕ min与串联电阻和并联电阻有关，特征 p 与电容分布均匀性有关，特征δ Z 0与测量过程中的器件老化行为有关。而在J-V-L测试中，特征Δ V 1与注入势垒有关， b 1和Δ V 3与漏电流电阻相关，特征δ j 2与漏电流和非复合pn结电流有关。基于此结果可以获得寿命提升策略，例如，若测得某器件设计在其他特征相差较小的情况下，开启电压Δ V 1普遍偏大，就知道需要减小平带电压，可以通过优化能带排列和界面质量提升寿命。

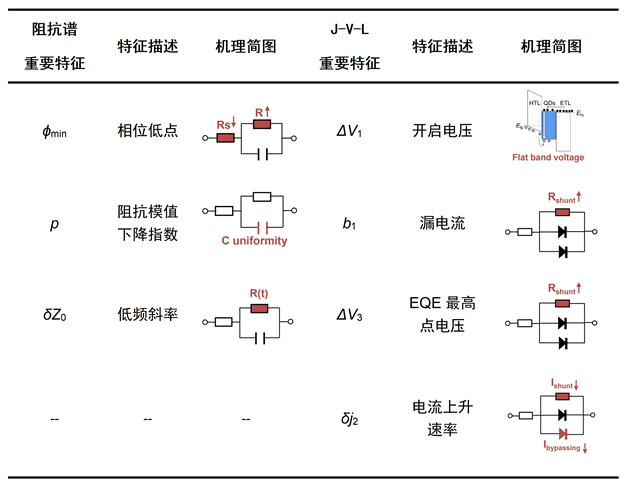

表1. 蓝色QLED寿命相关重要特征

3.QLED器件电致发光效率与光伏测试特征的关联

我们测量了200余个器件的电流密度-电压-亮度（J-V-L）曲线、光伏曲线和时间分辨电致发光（TREL）曲线，同样基于数学拟合，提取了17个曲线特征，优化构建了回归树，建立了来自J-V-L曲线的最大外量子效率EQEmax与光伏特征、TREL特征之间的关联（如图3所示）。决策树分析表明 V OC- I SC曲线斜率突变点( x 0)， V OC- L 非线性系数( a 1) ，  I SC- L 弯曲指数( p 2)，TREL曲线复合率 r 和最大开路电压()是与QLED外量子效率相关的重要器件特征。

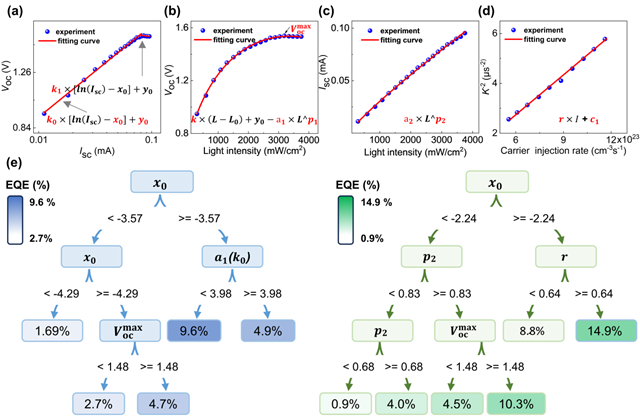

图3. 曲线特征的拟合提取与回归决策树的构建结果。

电致发光与光生伏特是两个互逆过程，根据载流子输运模型，进一步研究了上述重要特征相关的物理过程因素（见图4）。分析表明VOC-ISC曲线特征x0与QLED光照下内建电势Vbi的饱和有关，x0与饱和Vbi下由电极收集到的光生载流子浓度成正比。而相似结构、相同量子点的QLED器件，光生载流子初始浓度相近，电极收集到的载流子浓度主要受到输运过程的非辐射复合损失影响。更大的x0，意味着更少的传输损失，有利于电注入效率的提高，从而与EQE正相关。类似地，分析表面其他特征的大小也主要对应于非辐射复合损失的多少。我们指出，光伏测试是表征QLED器件非辐射复合的有效手段，能够减少电致发光过程的高偏压和高温升给测试结果带来的误差，可能成为QLED器件表征的又一种标准手段。

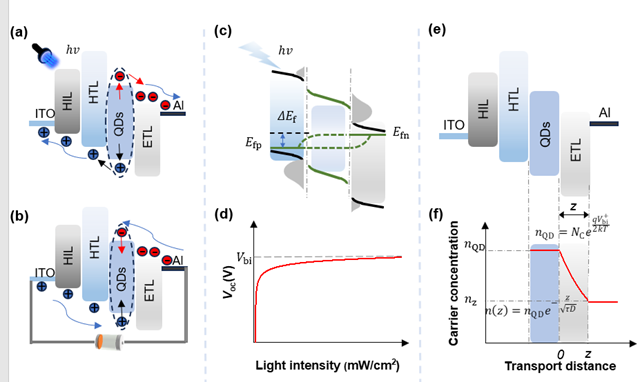

图4. 光照下QLED的载流子输运图景。

我们通过统计学角度可解释的决策树分析方法，获得了影响QLED稳定性和效率的一些关键测量特征，结合物理模型分析给出了新的科学见解和优化方向。未来，本课题组将引入更多的人工智能技术进行材料和器件研究，例如引入分子指纹的化学分析、主动学习的实验设计、可解释神经网络等。欢迎人工智能相关的课题组与我们进行交流、讨论与合作。

文章信息：

[1] Chen Cuili#, Lin Xiongfeng#, Wu Xian-gang#, Bao Hui, Wu Longjia, Hu Xiangmin*, Zhang Yongyou, Yang Di, Hou Wenjun, Cao Weiran, Zhong Haizheng*. Machine Learning Assisted Stability Analysis of Blue Quantum Dot Light-Emitting Diodes.  Nano Lett  2023, 23 (12), 5738-5745.https://pubs.acs.org/doi/10.1021/acs.nanolett.3c01491

[2] Yang Min, Bao Hui, Hu Xiangmin*, Sun Shipei, Li Menglin, Liu Hang, Wang Shuangpeng, Zhong Haizheng*. Machine Learning Correlating Photovoltaics and Electroluminescence of Quantum Dot Light-emitting Diodes.  ACS Photonics , 2024, 11 (5), 2131-2137.https://pubs.acs.org/doi/10.1021/acsphotonics.4c00413
